映泰A520MH荣获编辑推荐奖！链接：https://www.xfastest.com/thread-243522-1-1.html

在继 AMD 从去年发布了 X570 芯片组之后，在今年前一阵子也发布了中阶主流定位的 B550，当然在 500 系列中还有着另一张入门的拼图，那就是入门定位的 A520 芯片组，A520 在功能上一样与先前 A 系列的 A320 一样，在 CPU 方面是锁定倍频的设计，此外在 I/O 的部分也有所删减，当然这样子的规格还是对于一般用户而言当然也还是足够的。

映泰针对入门装机、办公或较为日常使用的用户们，这回也推出了A520MH这张板子，采用M-ATX大小，2条DIMM设计，具备传统模拟的 D-SUB 与 HDMI 内显输出，后 I/O 的部分也具备有四个 USB 3.2 Gen 1，整体规格恰到好处，以下就来介绍这张映泰 A520MH主板。

产品规格一览 :

尺寸：M-ATX (24.4 公分 x 20.8 公分)

支持处理器类型：AMD Ryzen 3代 & 4000 Series APU

处理器脚位：AM4

芯片组：AMD A520

内存：2 x DDR4，内存容量可扩展至64GB

扩充插槽：1 x PCIe 3.0 x16 (x16 by CPU)、2 x PCIe 3.0 x1

储存接口：4 x SATA 6Gb/s、1 x M.2 Max Type 2280 (by CPU PCI-E x4 & SATA)

有线网络：Realtek RTL8111H

音频：Realtek ALC 887 Audio Codec

后方 USB 接口：4 x USB 3.2 Gen 1 (Type-A)、2 x USB 2.0

前方 USB 接口：1 x USB 3.2 Gen 1 19 Pin 前置插座、2 x USB 2.0 9 Pin 前置插座

内显输出 : 1 x HDMI、1 x D-SUB

一、      A520MH 开箱 : 入门定位、规格俱全恰到好处

外包装正反面一览。在外包装方面，映泰A520MH 采用黑色的包装，并且简单的有在背面标示产品的一些规格特色。

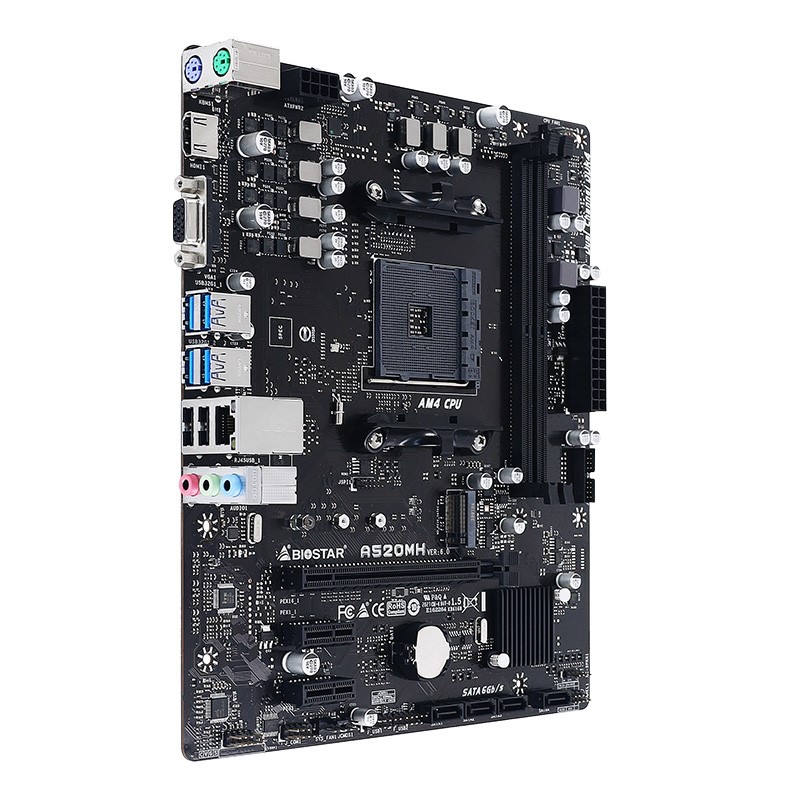

A520MH 主板采用了尺寸较小的 M-ATX 版型尺寸，对于一些可以容纳到三槽 ITX 板子的机壳来说或许也有机会装入，本体上除了前述提及的两条内存插槽设计以外，具备一个最大长度可达 2280 的 M.2 插槽 (兼容 PCI-E 与 SATA 通道)、一根 PCI-E x16 插槽，以上两者的 PCI-E 通道都是走 CPU 的。

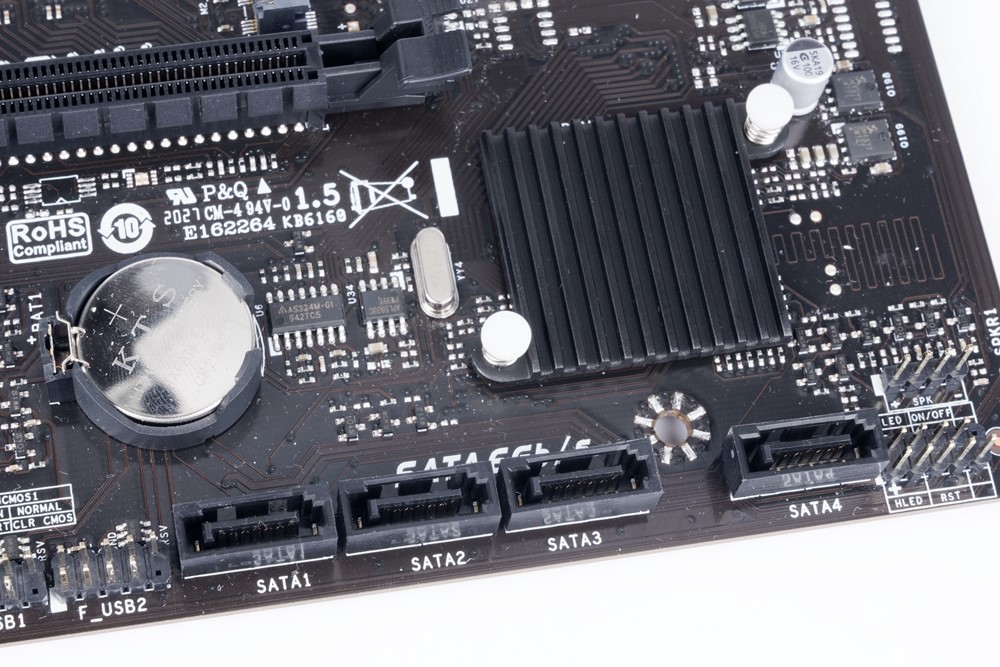

SATA、第二根 M.2、FCH 散热片特写。SATA 的部分则是四个直立式的位于最底下，另外 M.2 与底部的 SATA 插槽也不会产生干涉问题，此外本张主板并无具备 +12V RGB 与 +5V ARGB 的相关接头，如果有使用上述设备，像是 AMD Wraith Prism 幽灵风扇等等则仅能使用预设灯效。

前 USB 3.2 Gen1 19Pin、USB 2.0 9Pin。前 USB 的部分包含两组共四个 USB 2.0，以及一个 19 Pin U3，此外也能观察到这些插槽都具备 ESD 静电吸收组件。

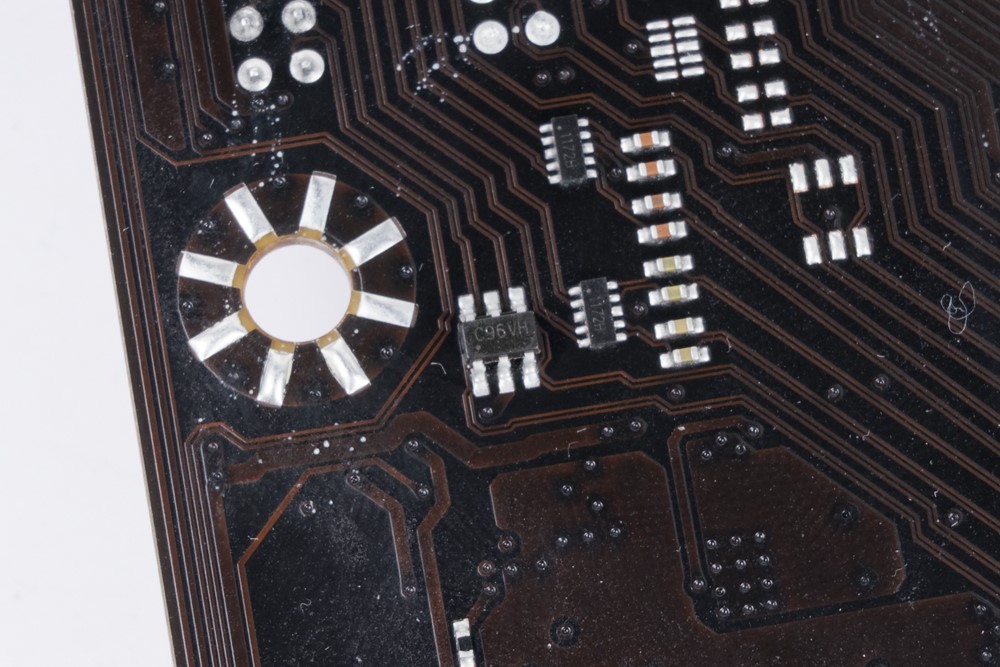

 六只脚的 LRC099 ESD 静电吸收组件。

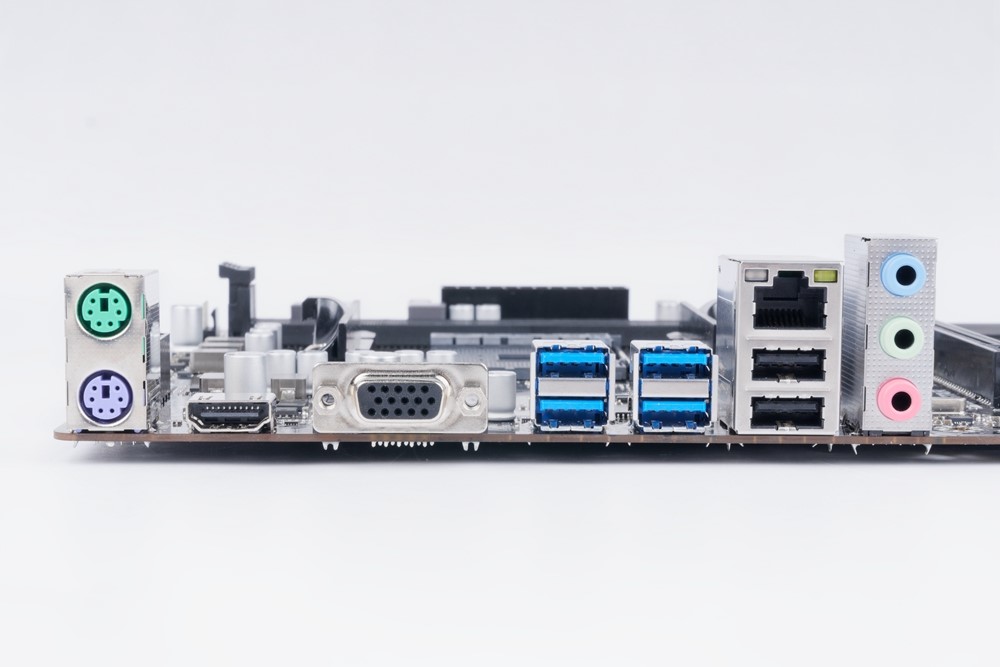

后 I/O接口一览，共计两个 USB 2.0、四个 Type-A 的 USB 3.2 Gen 1，此外还有两个供键鼠的 PS/2，影像输出包含 HDMI 与 D-SUB，以及有线网络与音效输出孔位。虽然 HDMI 输出规格没有特别强调，实际使用 R7 4750G 测试也可以达到至少 HDMI 2.0 (4K/60p) 的规格。

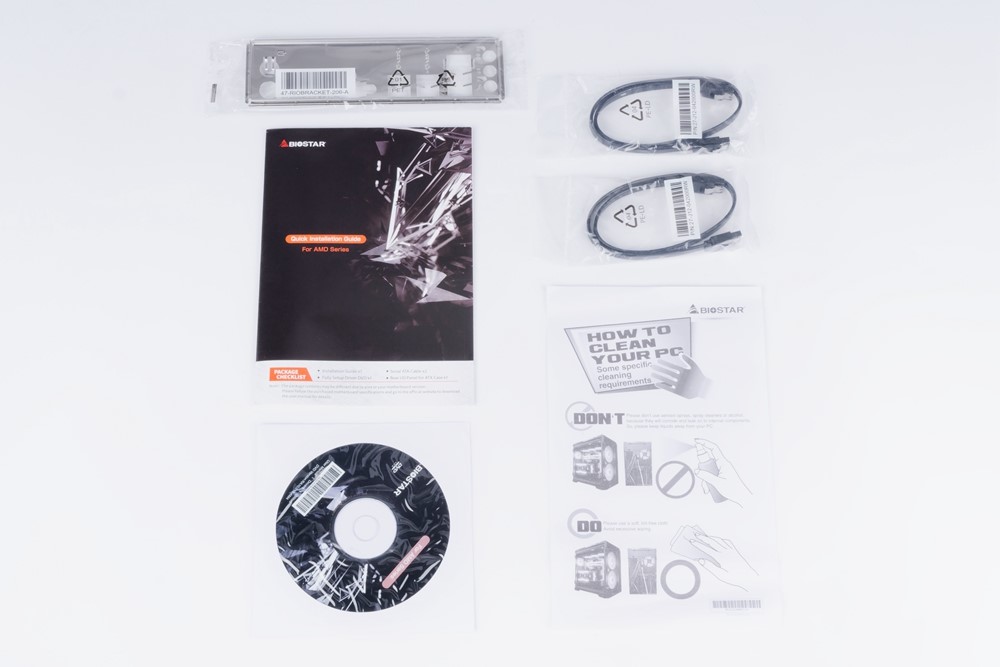

配件部分，包含基本的说明书、光盘、2 条 SATA 线材、文件板、以及计算机清洁的指南。

二、A520MH 用料一览 : 4 + 3 相供电设计，满足中阶 CPU 供电

前面已讲解 Biostar A520MH 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主板上的用料与电路等细节。

散热片移除后，主板正反面一览。

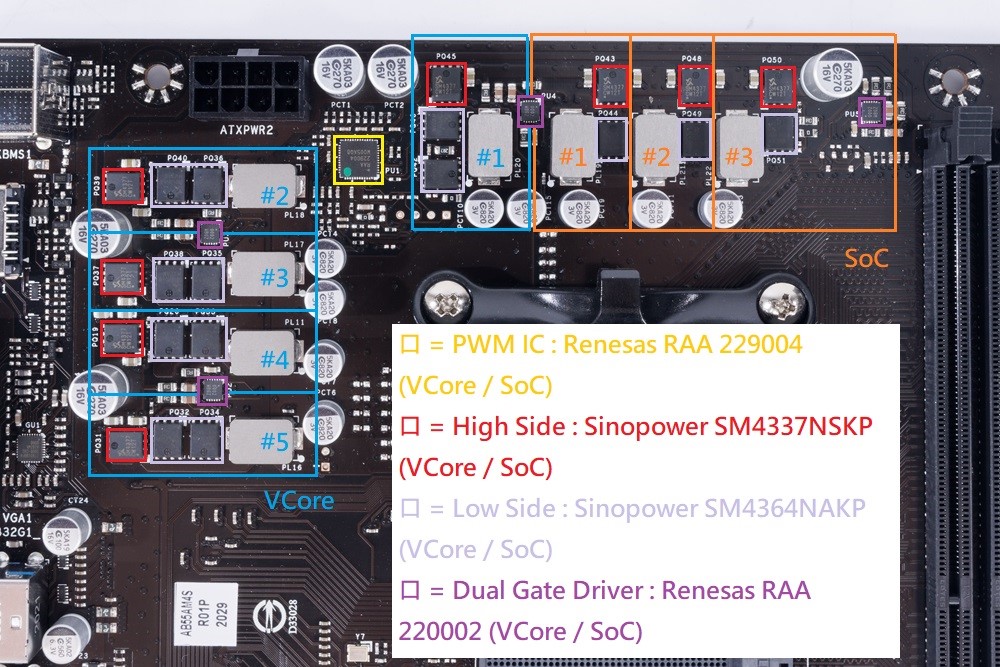

在 CPU VRM 供电方面，毕竟考虑到 A520 的定位，Biostar A520MH 供电配置方面在 Vcore 与 SoC 上采用了 4+3 相供电的设计。主要 PWM IC 采用 Renesas RAA 229004 并控制 VCore 与 SoC，VCore 每一相皆采用 Sinopower SM4337NSKP + SM4364NAKP 1H2L 配置，SoC 每相则是 SM4337NSKP + SM4364NAKP 1H1L 配置，Gate Driver 则是 Renesas RAA 220002，每颗内键两组，板子上总共搭载四颗，其中用于 SoC 的其中一颗就仅控制一路，并且在每相后方皆具有 0.22μH 的电感。此外虽然定位上确实比较入门，但是在 CPU VRM 方面仍然采用了钰邦 APAQ 5khr 寿命的前端输入与后端输出的固态电容，提供良好的寿命保障。

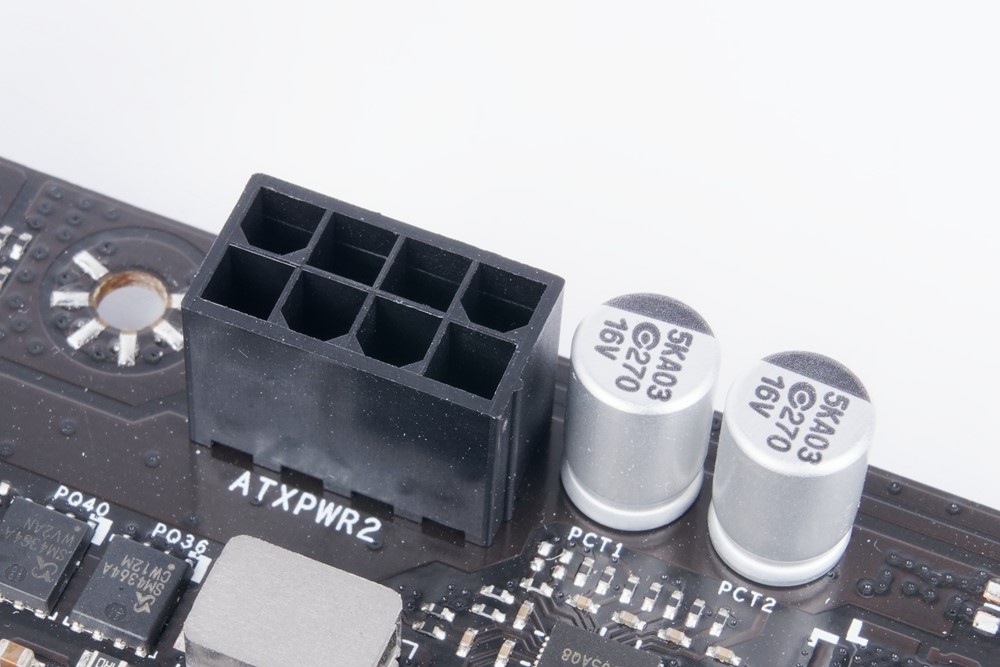

CPU EPS 的部分采用单 8 Pin 设计。

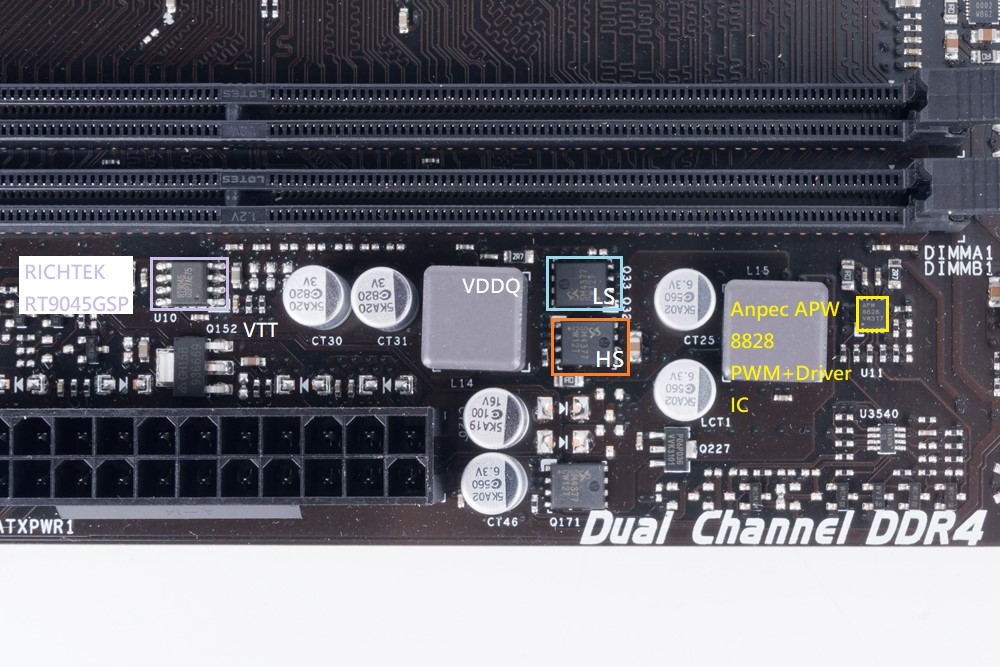

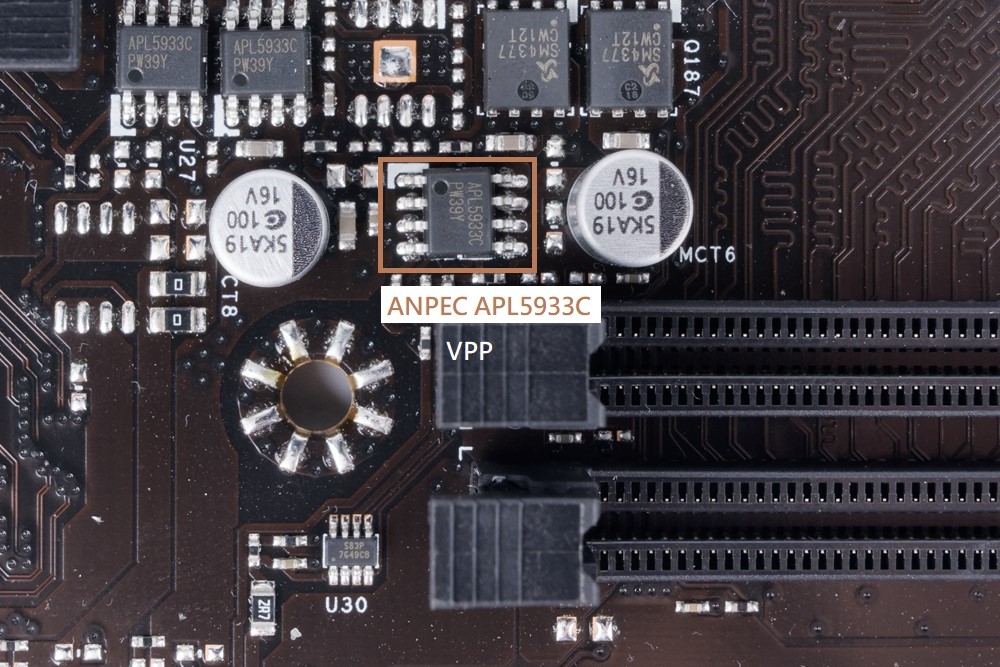

内存供电方面，主要 VDDQ 采用 1 相供电，PWM 与 Driver 的部分采用 Anpec APW 8828，MOSFET 则是皆采用 SM4337NSKP，1H1L 配置，电容一样采用钰邦 5K 固态电容。VTT 则是采用 RICHTEK RT9045GSP LDO 方案，位于 ATX 20+4 Pin 旁。VPP 位于插槽左方处，采用 ANPEC APL5933C LDO 方案生成。

有线网络芯片采用 Realtek RTL8111H，并且在后方搭配 SUPERLAN 数据汞以避免突波造成后端芯片的严重损毁。

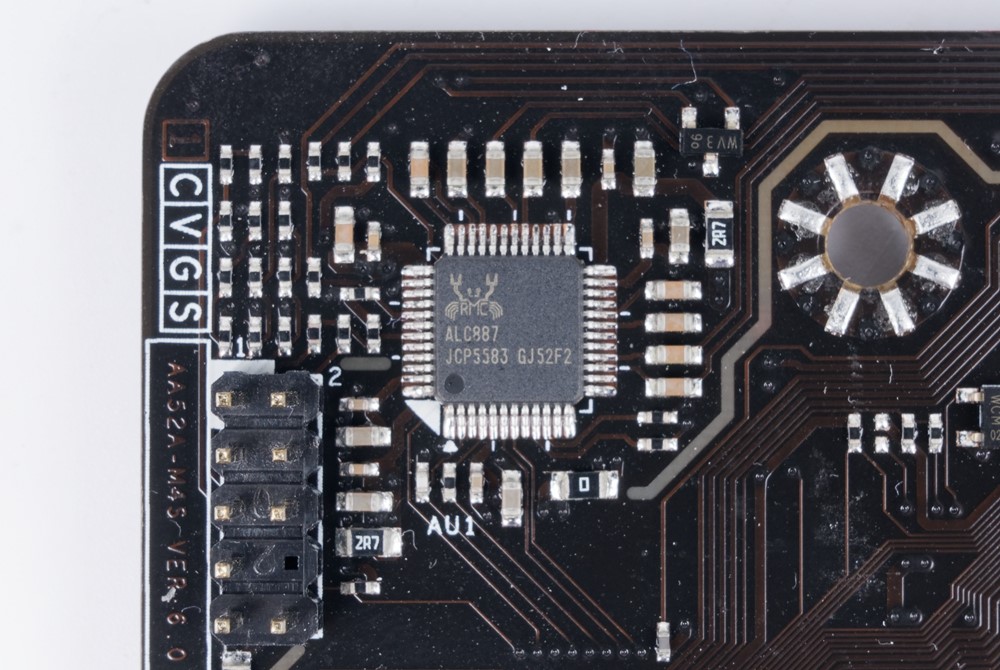

音效方面，采用 Realtek ALC887 音效芯片。

由于这一代 AMD 内显的部分已经不再具备原生的模拟讯号输出，后方 D-SUB 的部分是采用 ITE IT6516BFN，将 DP 讯号转成模拟的讯号以供 D-SUB 显示输出。

BIOS SPI Flash 采用北京兆易创新 (Gigadevice) 的 GD25LQ128CSIG，单颗容量为 16 MB，一旁具备 JSPI1 Header 可以在需要使用实体刻录机刻录 BIOS 时直接以杜邦线连接，而不必以夹子或是用热风枪吹下芯片才能进行刻录。

好了，以上就是映泰A520MH的细节介绍。此外，像是 USB 3.2 Gen 1、PCI-E、M.2 这些插槽也都是具备的，内显 HDMI 方面也能够运行于 HDMI 2.0 的规格，因此实现 4K 60P 的输出也是没有问题，基本的规格可以说是应有尽有。对于不打算做出超频的玩家来说，这款映泰A520MH能够满足基本的使用需求，可以说是相当适合作为这一代 AMD Zen 2 中阶 CPU 或具备内显的 APU 进行组装搭配选用。
