映泰RACING B550GTQ 得到知名媒体，XFastest 的创新设计奖殊荣！

链接：https://www.xfastest.com/thread-241839-1-1.html

在 AMD B550 芯片组解禁后，映泰也端出了对应的主板来应战，这回所要介绍的 RACING B550GTQ，在内存插槽上具备四条 DIMM 的设计，并且后端内显影像输出还拥有着相当齐全的 DVI、HDMI、DP 这三个接口，后 I/O 在 USB-C 的部分与 USB 3.2 Gen2 当然也都具备。

除了这些相对平凡的特色以外，与众不同的是在 CPU VRM 上，这张板子特别强调了 SoC 部分的供电，相较于多数主板在 SoC 方面并不是这么重视，映泰 RACING B550GTQ 这张板子上在 SoC 的部分用上了高达四相的供电，相信绝对是当前搭配下一代 4000 系列 Zen2 APU 的最佳主板选择。

产品规格一览 :

尺寸：M-ATX (24.4 公分 x 24.4 公分)
支持处理器类型：AMD Ryzen 3rd

处理器脚位：AM4

芯片组：AMD B550

内存：4 x DIMM, MAX 128GB

扩充插槽：1 x PCIe 4.0 x16 (x16 by CPU)、2 x PCIe 3.0 x1、1 x PCIe 3.0 x16 (x4)

储存：6 x SATA 6Gb/s、1 x M.2 Max Type 2280 (by CPU PCIe 4.0 x4 & SATA)、1 x M.2 Max Type 2280 (PCIe 3.0 x4 & SATA)

有线网络：Realtek RTL8118AS

音讯：Realtek ALC 1150 Audio Codec

后方 USB 埠：4 x USB 3.2 Gen 1 (Type-A)、1 x USB 3.2 Gen 2 (Type-A)、1 x USB 3.2 Gen 2 (Type-C)、2 x USB 2.0

前方 USB：1 x USB 3.2 Gen 1 19 Pin 前置插座、2 x USB 2.0 9 Pin 前置插座

映泰RACING B550GTQ 外观 : 厚实后 I/O 盖板、M.2 皆具备散热片

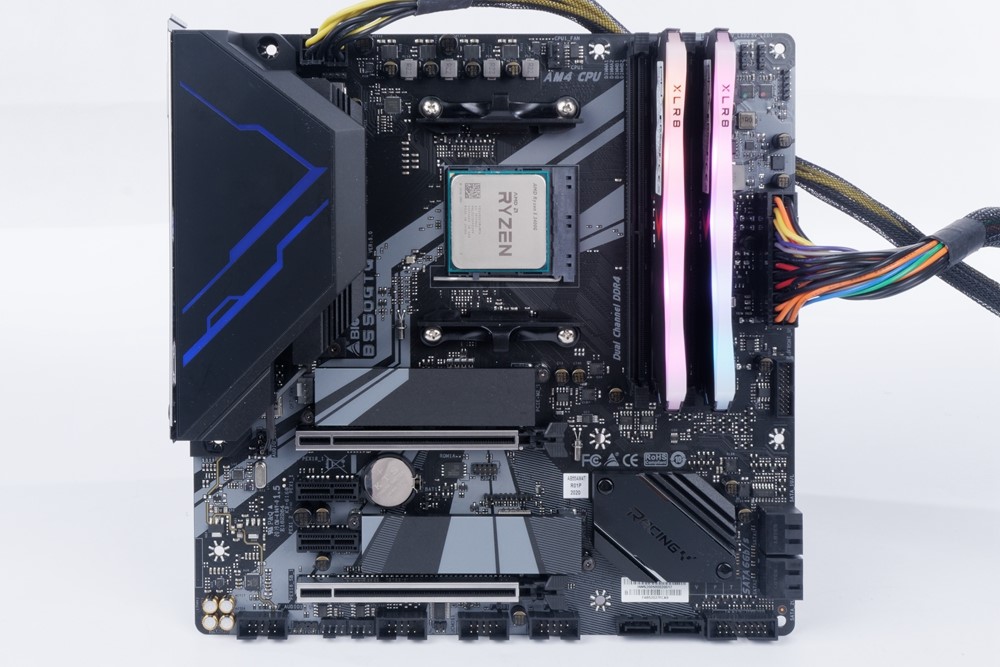

在外观方面，RACING B550GTQ 采用了正方形的 M-ATX 规格，散热片涵盖 CPU VRM VCore 的部分，并且在本体散热片上方还有与后 I/O 一体式的 RGB 盖板，后 I/O 挡板也是采用一体式的，更方便玩家们的组装。此外在两个 M.2 上方也都具备散热片，并且也能够完全单独拆下，不会因为使用了已经既有散热片的 M.2 SSD 而面临无法安装的问题。

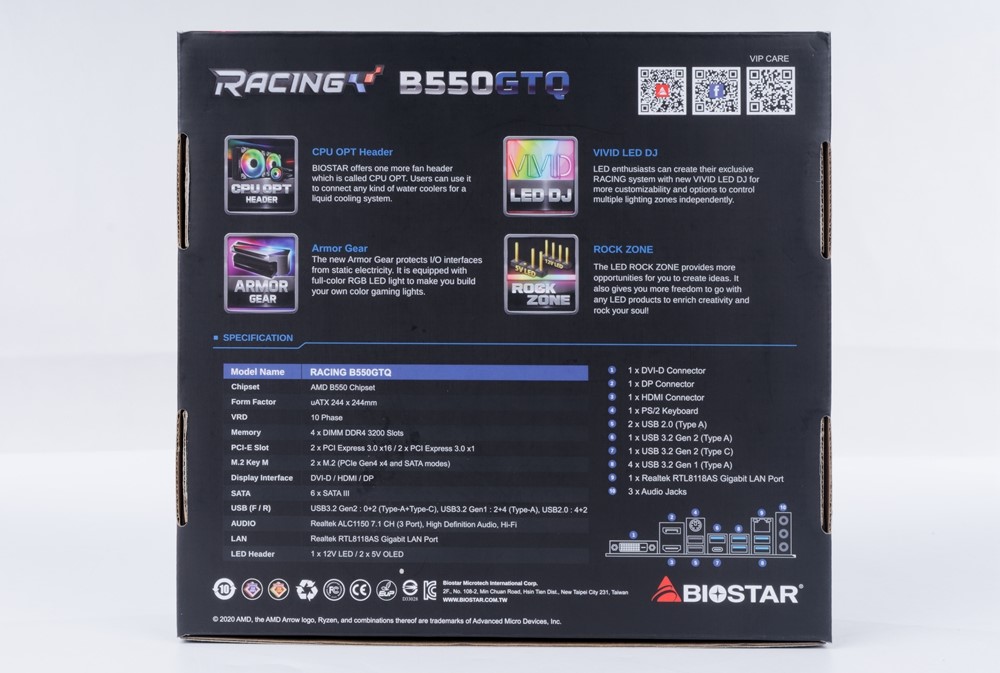

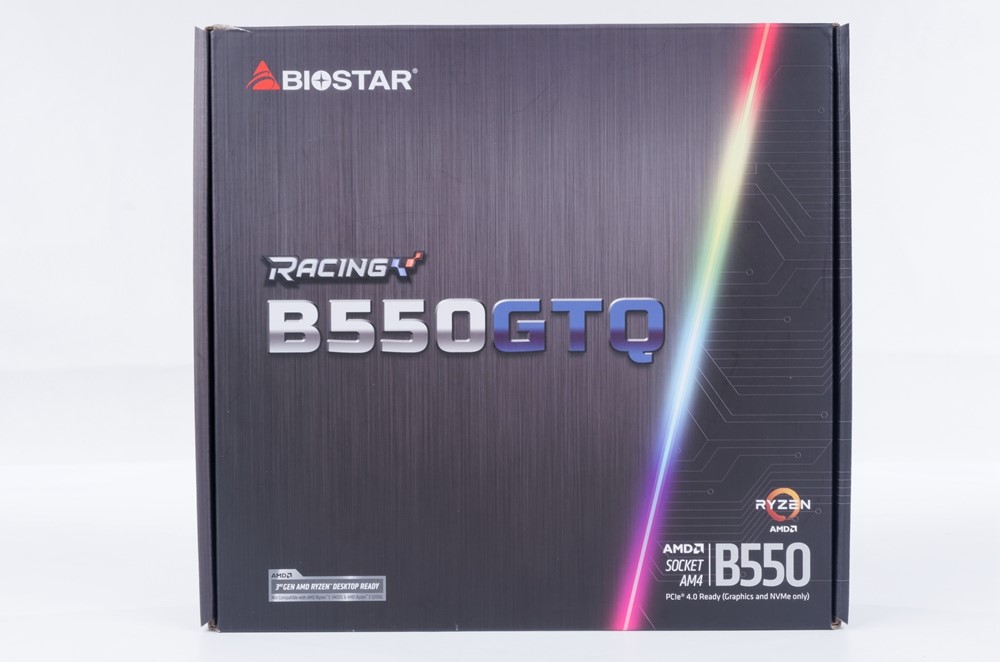

 外包装正反面一览。

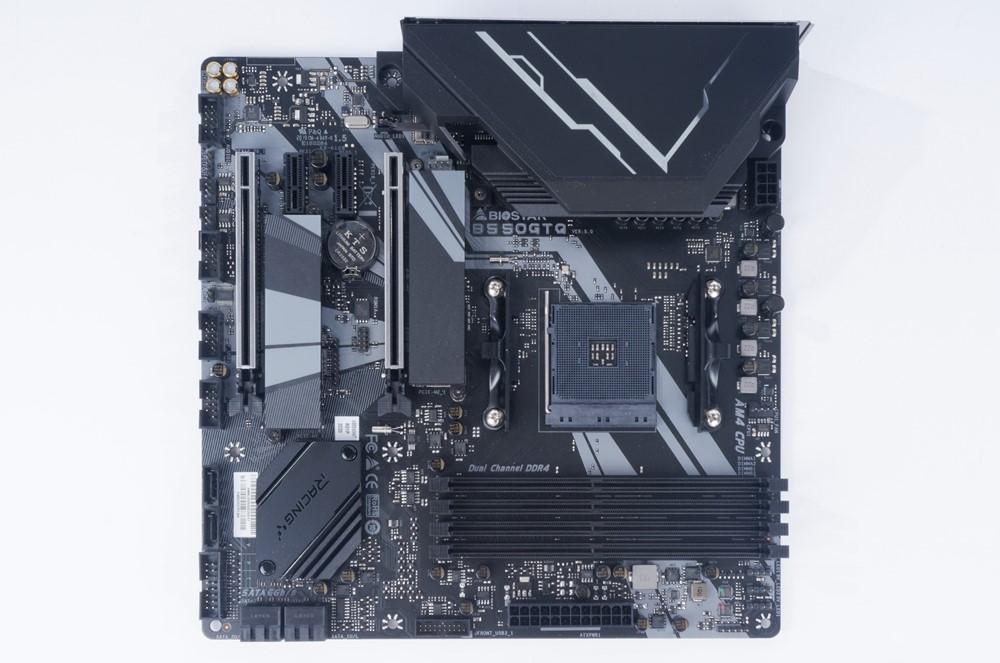

主板外观：RACING B550GTQ 主板具备两根 M.2 插槽，皆兼容 SATA / PCI-E，其中第一根由 CPU 拉出，因此搭配 Zen2 CPU 即可拥有 PCI-E 4.0，以及 6 个 SATA 插槽，另外两根长度为 x16 的插槽皆采用具备金属防护装甲插槽设计。

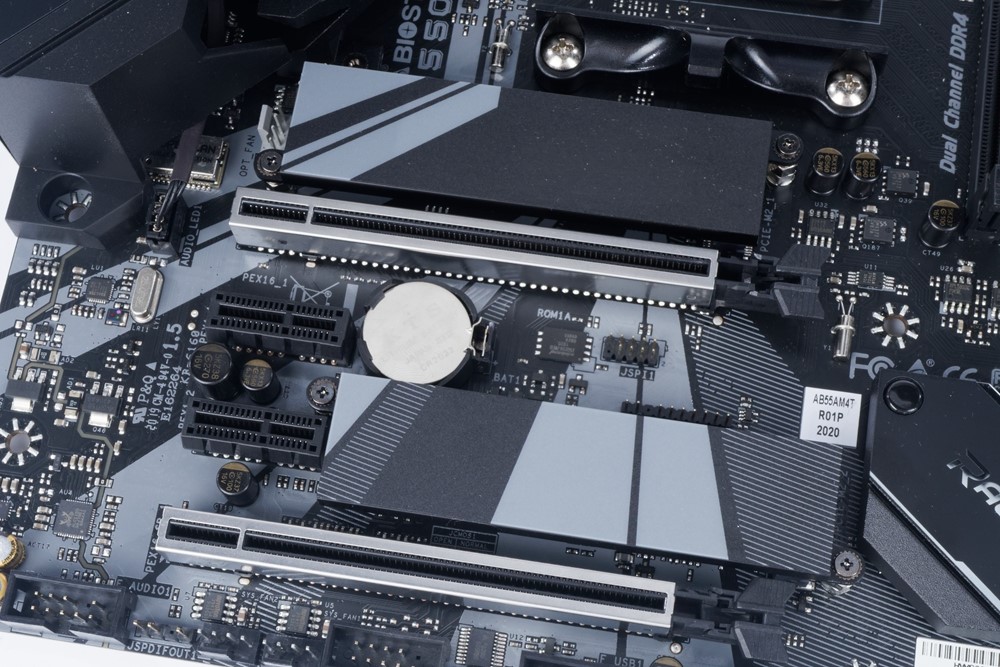

PCI-E、M.2 位置特写，两根 M.2 上方具有散热片。

CPU VRM 散热片特写，散热片特写，CPU VRM 的 VCore 部分覆盖有厚实的黑色散热片，并且与后 I/O 的上盖饰板外观相衬。

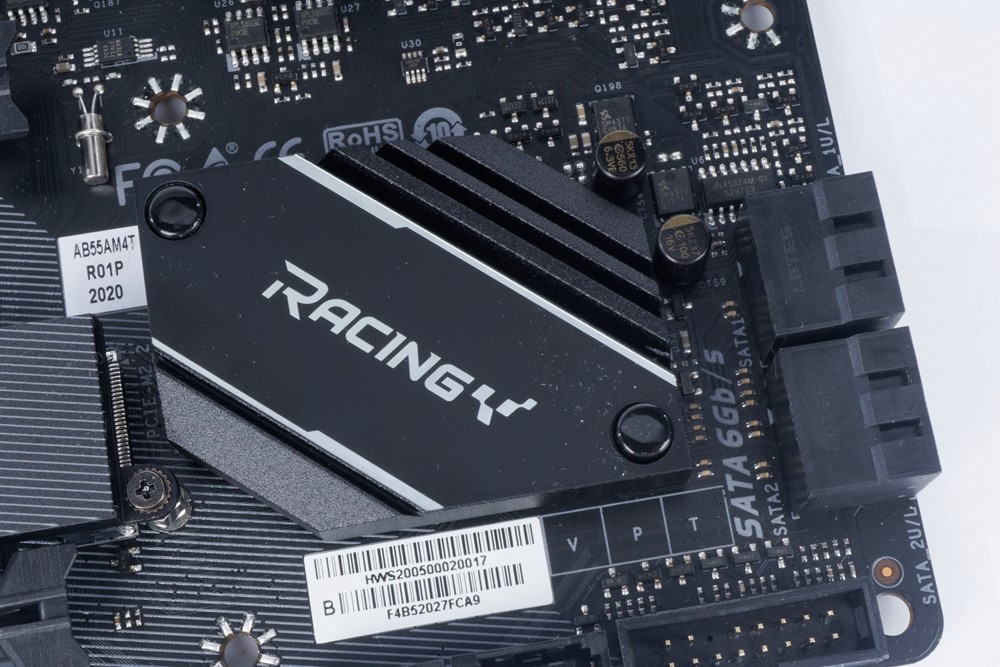

FCH 芯片组散热片特写。

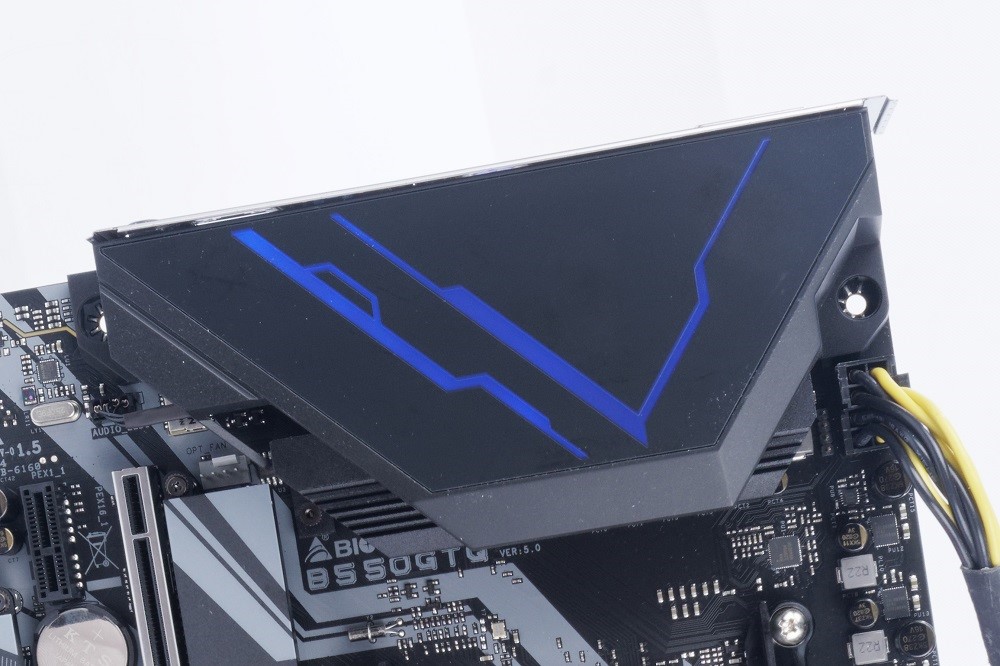

后 I/O 的上盖饰板上方还可发出灯效。

RGB Header 共有 1 个 +12V RGB 4-Pin 与 2 个 +5V ARGB 3-Pin，RGB Header 特写，皆位于 CPU 右上方的位置。

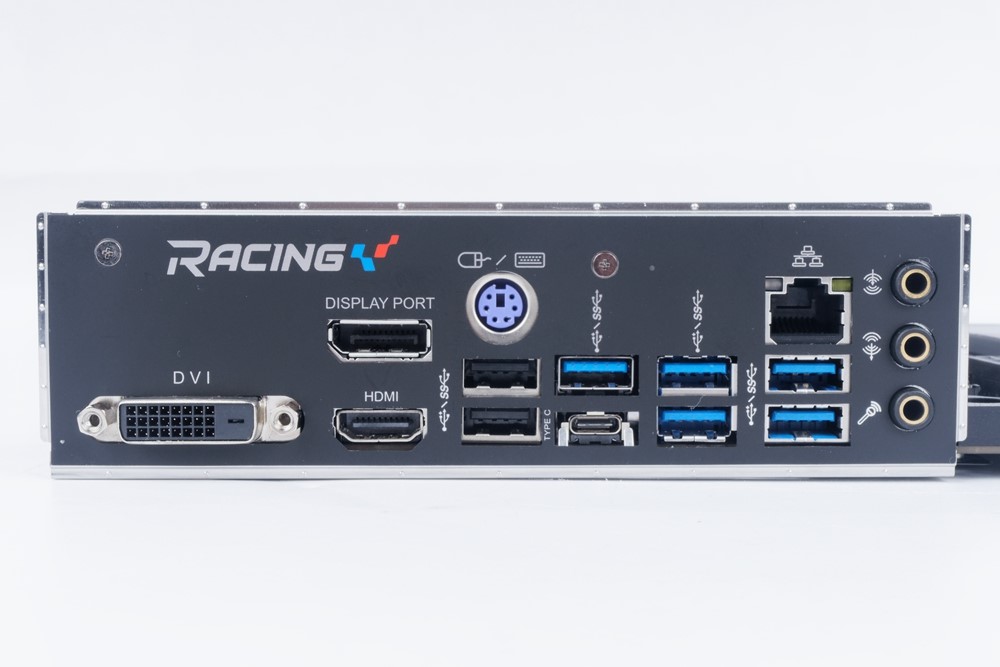

后 I/O 一览，共计两个 USB 2.0、四个 USB 3.2 Gen 1、两个 USB 3.2 Gen 2 (Type-C、Type-A 各一)，此外还有键鼠的 PS/2，影像输出包含 DP、HDMI、DVI，以及有线网络与音效输出孔位。USB 3.2 Gen 2 Type-A 的位置位于 Type-C 上方，没有用其他特别的颜色区别确实较为可惜，此外虽然官网并无特别强调，但内显 HDMI 的部分经过使用 R5 3400G 实测可支持 HDMI 2.0 (4K/60p) 的规格。

配件一览：配件部分，包含基本的说明书、光盘、4 条 SATA 线材。

映泰 RACING B550GTQ 用料一览 : 6+4 相供电、高整合 DrMOS 组件搭载、次世代 APU 好伙伴

前面已讲解映泰RACING B550GTQ 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主板上的用料与电路等细节。

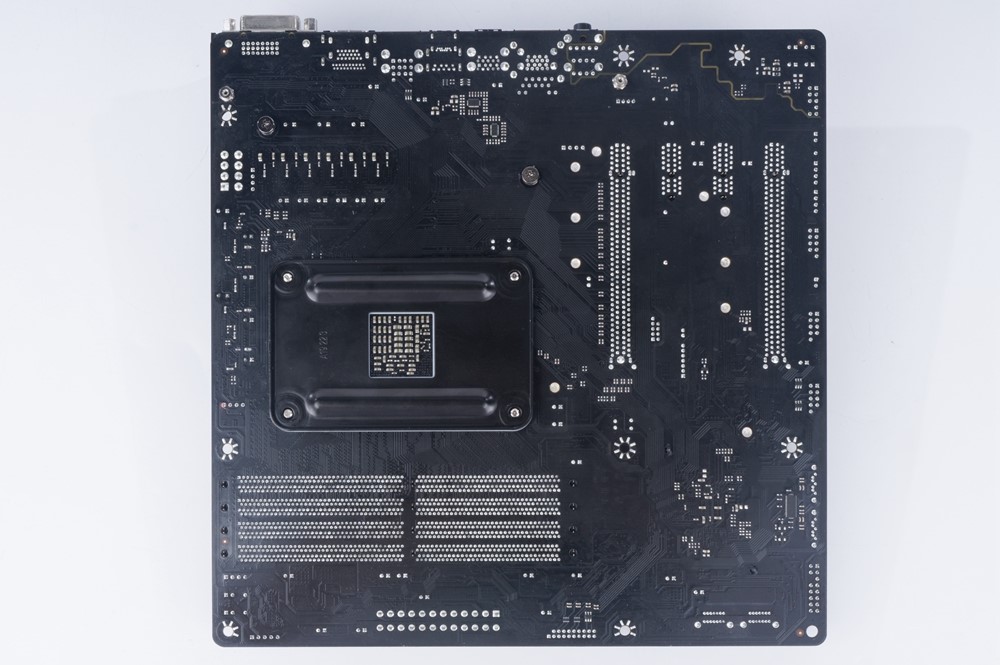

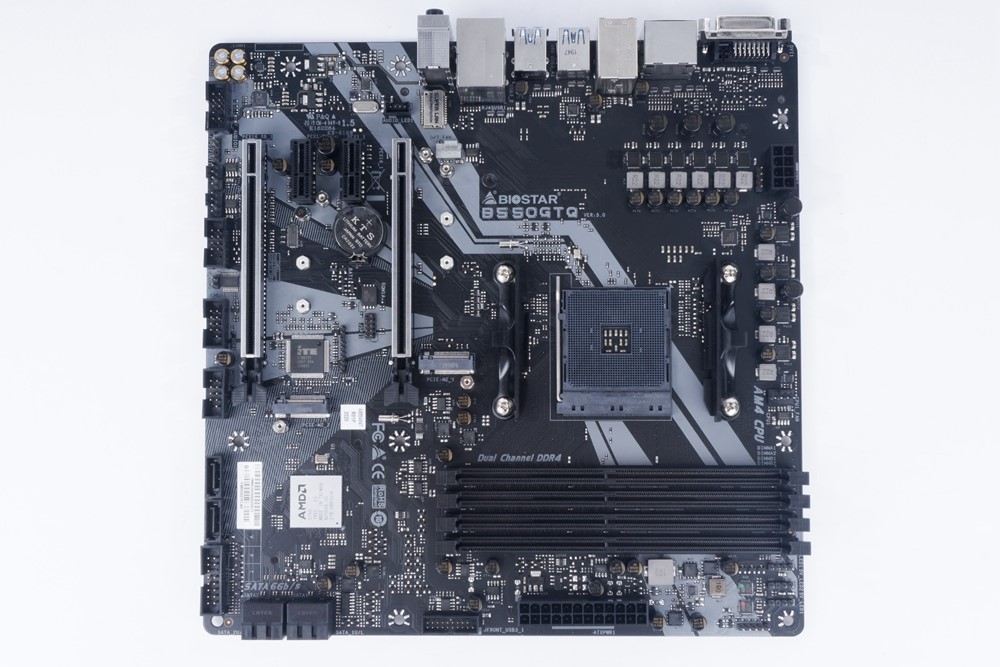

散热片移除后，主板正反面一览。

映泰RACING B550GTQ 在主要的供电配置方面算是有着相当程度的增进，相较于映泰在以往主板相对其他厂商较不爱使用高整合的 DrMOS 组件，这回在这张 RACING B550GTQ 终于采用了整合上下桥与 Gate Driver 的 DrMOS 料件，此外正如标题与前言所说，供电方面特别在 SoC 的部分以 Doubler 实现 4 相供电，这样的配置在诸多 B550 主板上实属少见，相信这样的设计能够更加完美的应付未来无论是 CPU 或内显性能更为强大的 Zen 2 4000 系列 APU。

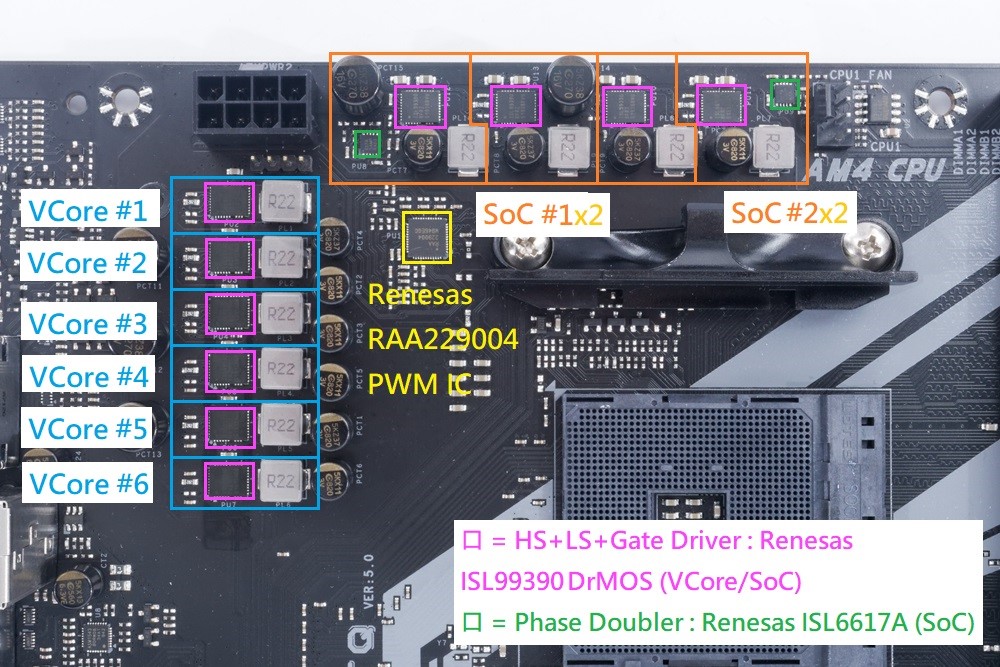

配置方面，在 VCore 与 SoC 上各采用 6+4 相的设计，PWM IC 为先前已收购 Intersil 的 Renesas RAA229004，VCore 与 SoC 的部分皆采用 Renesas ISL99390 DrMOS，每颗常温下的 Continuous Current 规格高达 90A，且后方皆串接 0.22 μH 的电感。VCore 每相一组 ISL99390FRZ 且 PWM 讯号皆由 RAA229004 输出，SoC 则是自 RAA229004 输出两相 PWM 讯号，再藉由 Renesas ISL66 17A 倍相器转出总共四相 PWM 讯号，每相为一组 ISL99390BFRZ。

在电容方面，前后端输入输出滤波皆采用钰邦 APAQ 5Khrs 寿命的制品，带给玩家最优质的寿命保障。

CPU EPS 特写，采用 4 + 4 Pin 设计。

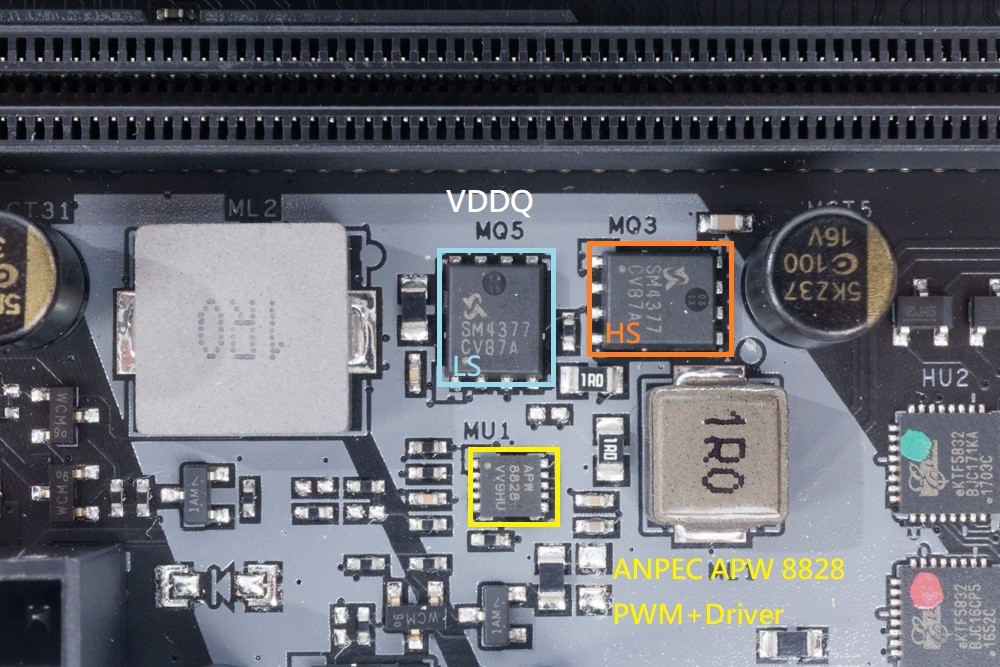

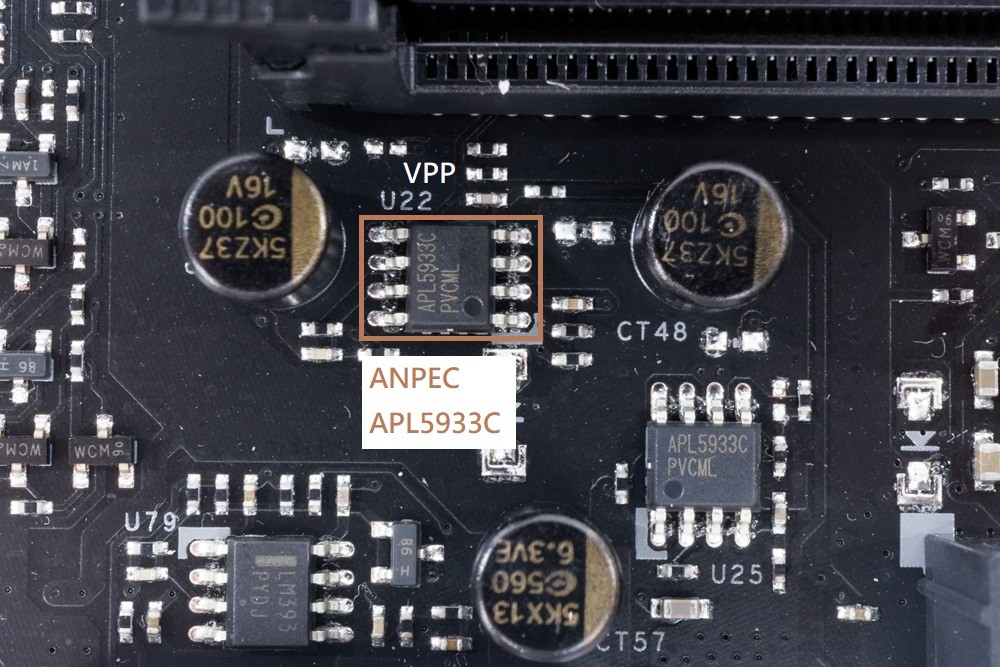

内存供电方面，主要 VDDQ 采用 1 相供电，PWM 与 Driver 的部分采用 Anpec APW 8828，MOSFET 则是皆采用 SM4337NSKP，1H1L 配置，电容一样采用钰邦 5K 固态电容。VTT 则是采用 RICHTEK RT9045 LDO 方案，位于 ATX 20+4 Pin 旁。VPP 位于插槽右方处，采用 ANPEC APL5933C LDO 方案生成。

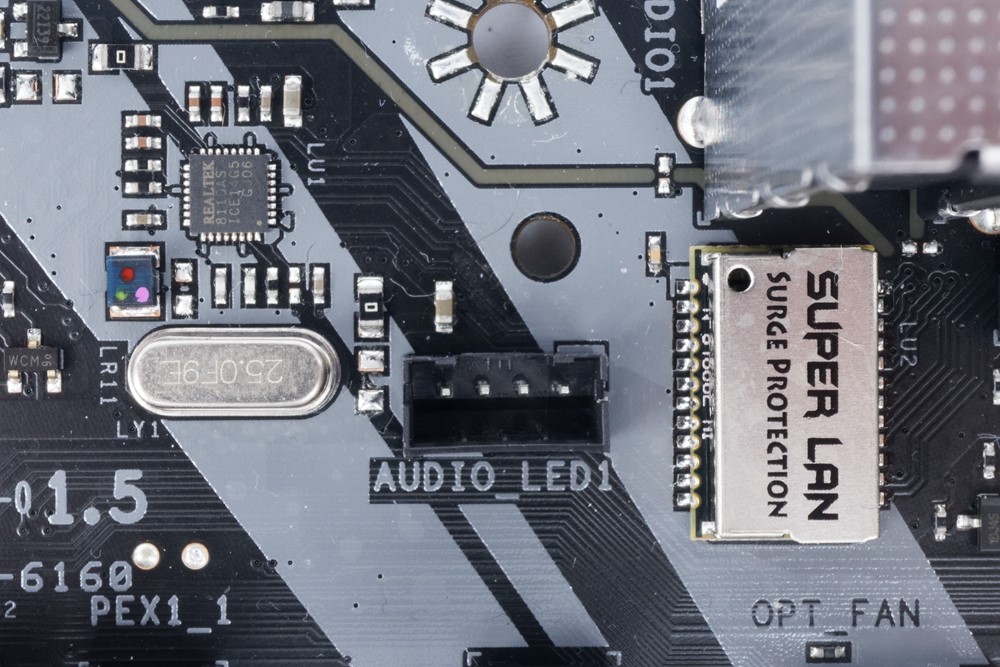

有线网络芯片采用 Realtek RTL8118AS，并且在后方搭配 SUPERLAN 数据汞以避免突波造成后端芯片的严重损毁。

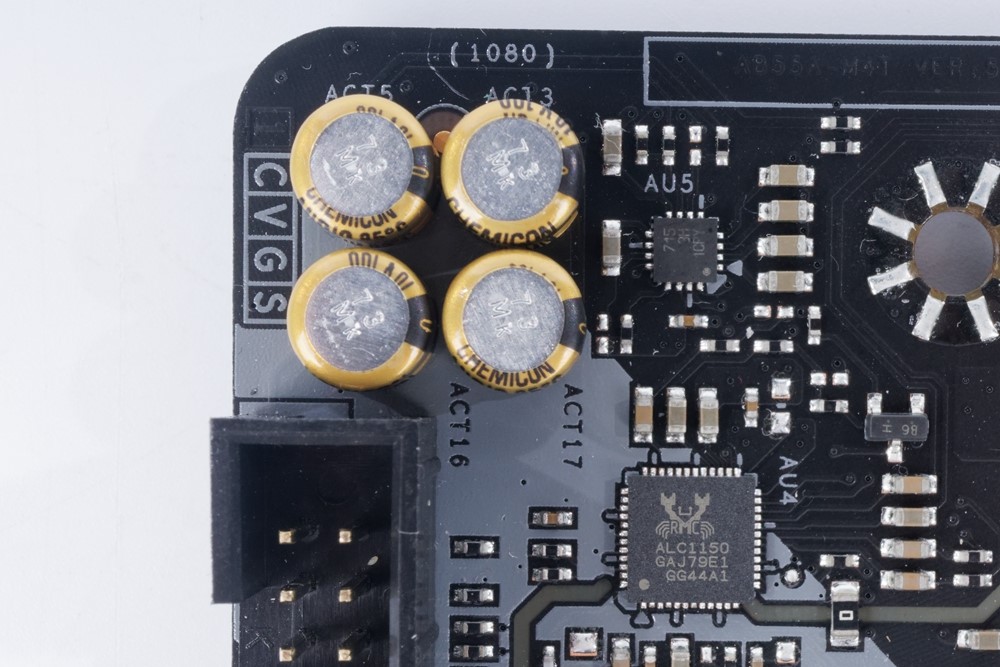

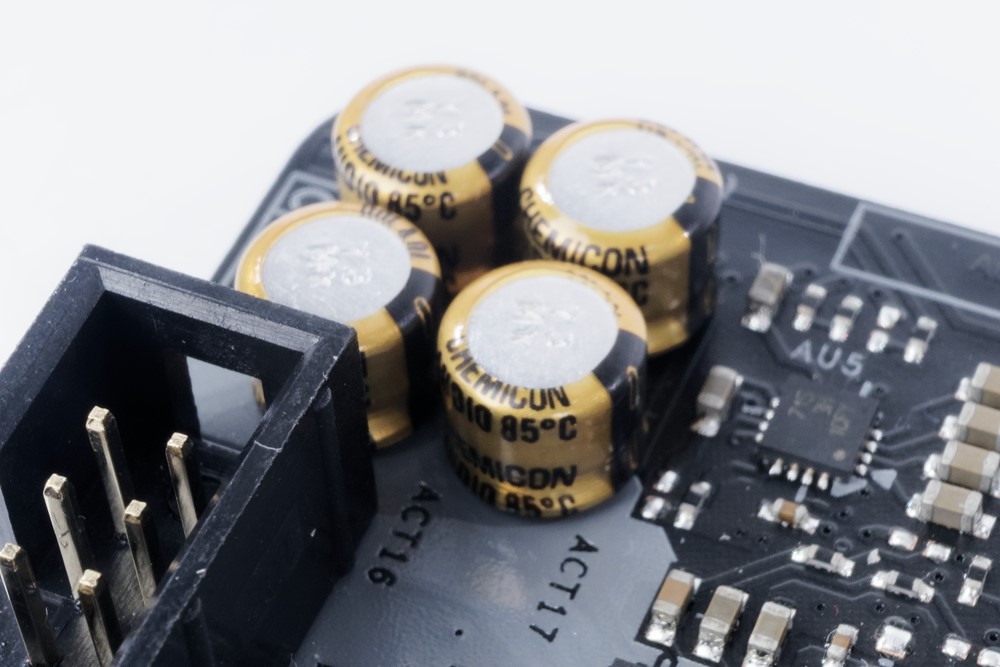

音效方面，采用 Realtek ALC1150 音效芯片，并搭配日系 CHEMICON 音效专用电容。

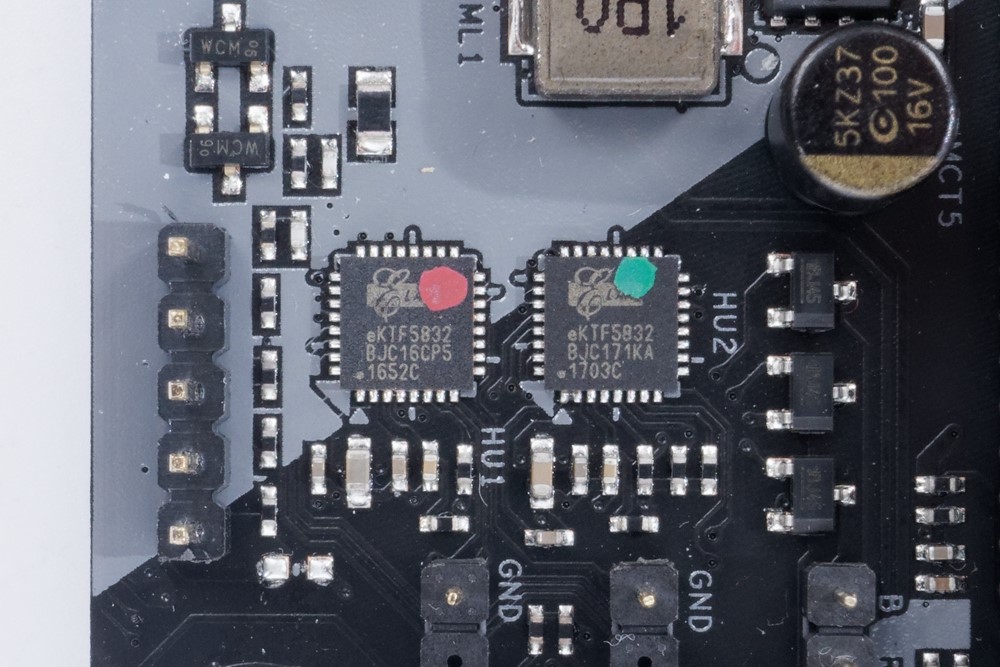

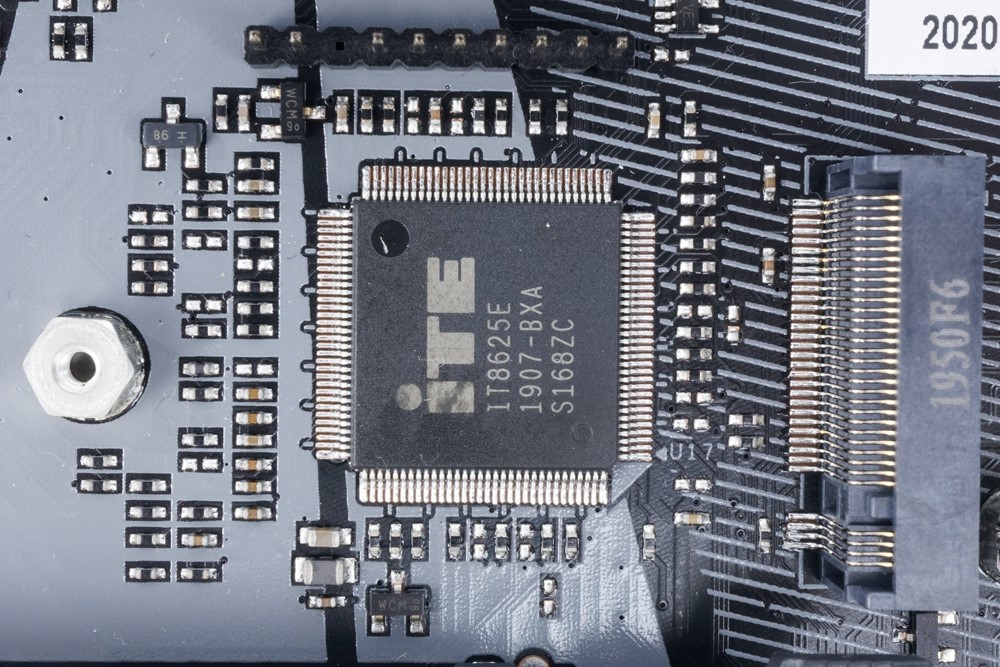

在 RGB LED 方面采用两枚 Elan eKTF5832 8-bit 微控制器进行控制。

为了确保讯号可靠性，后方两个 USB 3.2 Gen 2 采用两枚 OnSemi NB7NPQ1102M 做为 ReDriver IC，其中一个 USB Type-C 也具备祥硕 ASM 1543 作为 CC 逻辑控制器。

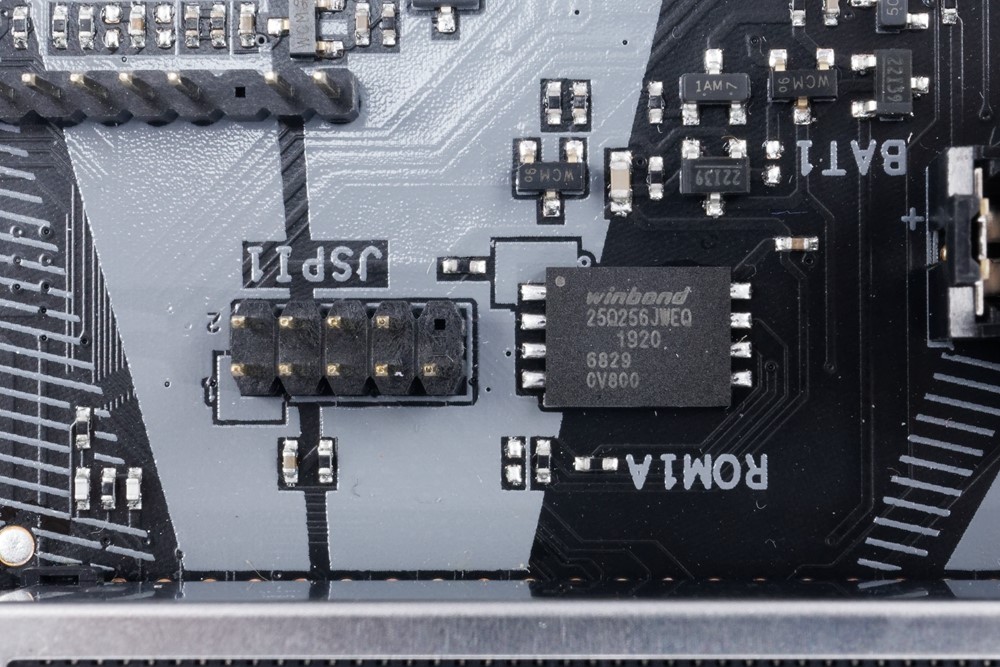

Winbond 25Q256JWEQ BIOS 芯片：BIOS SPI Flash 采用 Winbond 25Q256JWEQ，单颗容量为 32 MB，一旁具备 JSPI1 Header 可以在需要使用实体刻录机刻录 BIOS 时直接以杜邦线连接，而不必以夹子或是用热风枪吹下芯片才能进行刻录。

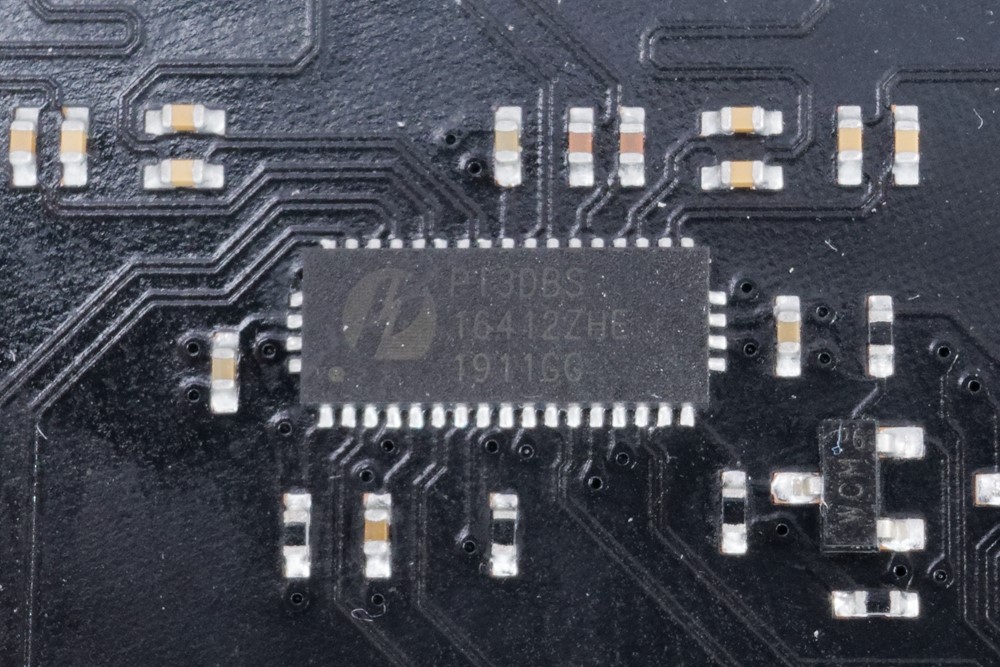

PCI-E 通道切换器采用 Diodes PI3DBS16412 位于背面，毕竟是为了下方自 FCH 拉出的相关接口所设置的，因此使用 Gen3 规格即可。

AMD B550 FCH 芯片组与其供电电路特写，由于本次拿到的是 press sample，因此使用的是 ES 版本，正式上市的版本将都会采用正式版。

映泰 RACING B550GTQ 心得结论 : 供电设计优异，强化 SoC 设计，中阶芯片组首选

这回映泰推出的 RACING B550GTQ，整体来说最大的特色当然就是如我们前述所说，在 CPU VRM 方面特别针对 SoC 的部分做出强化，高达 4 相与四枚 PowerStage 组件的设计在定位为主流的 B550 芯片组自然是相当突出且少见。此外每相都采用了多数普遍仅在高阶芯片组定位上会见到，每颗在常温下的 Continuous Current 可达到 90A 的 Renesas ISL99390 DrMOS 组件，供电设计上可以说是相当豪华。

当然，毕竟现阶段 Zen 2 APU 尚未上市，但以这样的 VRM 来看，纵使 VCore 一样也给予 6 相以 ISL99390 组成的供电设计，就算是搭配顶规的 R9 CPU 相信一样也是游刃有余，如果用户希望选择一张中阶芯片组定位，却有着相当优质的 CPU VRM 设计，甚至打算为日后 Zen 2 APU 做出最精良的超前部属，这张映泰RACING B550GTQ 绝对是这代 B550 芯片组主板的最佳优质首选。
